“ZW”牌回轉支承簡介

成立于2020年，于2022年正式投入市場，是邢臺中偉卓特液壓科技有限公司旗下主導產品之一。廣泛應用于建筑機械、工程機械、港口機械、冶金機械、輕工機械、風力發電、醫療CT、軍工等領域，批量出口歐美及東南亞地區。

產品介紹及其類別

1.產品介紹：

回轉支承作為“機器的關節”，是兩物體之間需作相對回轉運動，又需同時承受軸向力、徑向力、傾翻力矩的機械所必需的重要傳動部件；是一種集支承、旋轉和固定三種功能于一身的機械部件，它能夠大大地簡化主機的制造、安裝和維護。

2.回轉支承的分類：

為了適應不同的使用要求，回轉支承的結構型式很多。

(1)根據滾動體的類型，劃分為點接觸式和線接觸式兩大類；

(2)根據結構型式劃分為單排球式、雙排球式和三排滾柱式;

(3)可根據齒輪形式，分為內齒式無齒式和外齒式。

“ZW”牌回轉支承主要生產單排四點接觸球式回轉支承。

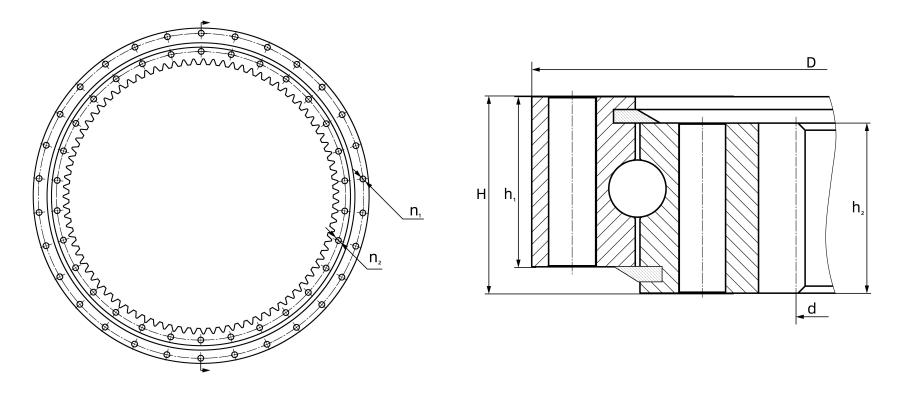

1.單排四點接觸球式回轉支承介紹

主要由外圈、內圈、滾珠、隔離塊和密封帶組成，其中滾珠與圓弧滾道四點接觸能同時承受徑向載荷、軸向載荷和傾翻載荷，中小型工程機，如中小型起重機和挖掘機，液壓挖掘機，旋轉機械，大中小挖掘機等工程機械均可選用。

2.點接觸球式回轉支承特點

(1)滾動體和滾道之間名義上為點接觸（而實際上受負荷后變?yōu)槊娼佑|，但接觸面仍較?。剞D(zhuǎn)阻力較小;

(2)滾道的制造誤差、安裝間隙、滾圈及座架的彈性變形對接觸條件的影響較小，故上述各點對承載能力的敏感性較小;

(3)接觸應力高于線接觸，運動時在滾道表層下形成的剪應力較大，故其動承載能力低于線接觸;

(4)滾道斷面為曲線形，加工及磨削略為困難一些。

3.生產實力

中偉卓特公司現有回轉支承滾壓生產線，可生產單排球式系列回轉支承。精心選用中碳合金鋼作為原材料，經過滾壓生產線制作出原坯，此工藝可以精準控制毛坯精度，改變材料性能，降低材料應力，提高材料密度，極大地提高了材料的耐磨性，延長零件的使用壽命。

4.生產流程

在原坯檢驗合格后，會進行以下操作：

(1）毛坯熱應力消除

(2）進行粗車——精車——鉆孔——插齒——精磨

(3）滾道淬火處理

(4）齒輪淬火處理

(5）產品檢測

原坯檢驗——回火檢驗——淬火深度檢驗——裂紋檢驗——配游隙檢驗————裝配成品檢驗

(6）安裝銘牌
